设备物料编码：

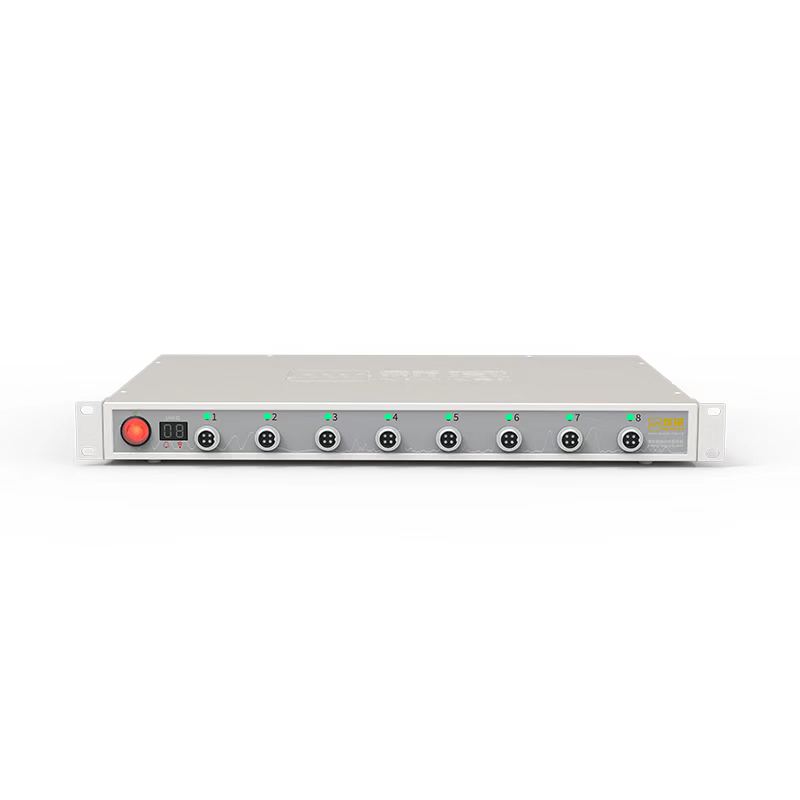

CT-4008Qn-5V100mA-124

指标项目

指标参数

输入电源

AC 220V ±10% / 50Hz

输入有功功率

25 W

分辨率

AD：24bit；DA：16bit

输入阻抗

≥1GΩ

电压

恒压电压范围控制

10mV~5V

最低放电电压

-5V

精度

± 0.01% of  FS

稳定度

0.02% of  FS

电流

每通道输出范围

量程一：0.5μA~0.1mA；量程二：0.1mA~1mA；

量程三：1mA~10mA；量程四：10mA~100mA

精度

± 0.01% of  FS

恒压截止电流

量程一：0.1μA；量程二：1μA量程三：10μA；量程四：0.1mA

稳定度

0.02% of  FS

功率

单通道最大输出功率

0.5 W

稳定度

0.04% of  FS

时间

电流响应时间(10%FS~90%FS)

≤1ms

工步时间范围

≤(365*24)小时/工步

时间格式支持00：00：00：00(h、min、s、ms)

数据记录

数据记录条件

最小时间间隔：100ms(10Hz)

最小电压间隔

5mV

最小电流间隔

量程一：0.1μA；量程二：1μA量程三：10μA；量程四：0.1mA

充电

充电模式

恒流充电、恒压充电、恒流恒压充电、恒功率充电

截止条件

电压、电流、相对时间、容量、-△V

放电

放电模式

恒流放电、恒压放电、恒流恒压放电、恒功率放电、恒阻放电

截止条件

电压、电流、相对时间、容量

脉冲模式

充/放电模式

恒流模式、恒功率模式

最小脉冲宽度

500ms

脉冲个数

单个脉冲工步支持32个不同的脉冲

充/放电连续切换

一个脉冲工步可以实现充电连续切换，或者放电连续切换

截止条件

电压、相对时间

DCIR测试

支持自定义取点进行DCIR的计算

循环

循环测试范围

1~65535次

单循环工步数

254

循环嵌套

具有嵌套循环功能，最大支持10层嵌套

保护

●掉电数据保护

●具有脱机测试功能

●可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、容量上限、延时时间

IP防护等级

防护等级IP20

通道特点

恒流源与恒压源采用双闭环结构

通道控制模式

独立控制

电压电流检测采样

四线制连接

噪声

<45dB

数据库

采用MySQL数据库集中管理测试数据

上位机通讯方式

基于TCP/IP协议

服务器操作系统

Windows 7/Windows 10

数据输出方式

EXCEL2003，2010、TXT

服务器磁盘配置

500GB

通信接口

网口

漏电流

0.005μA

整机通道数

8

设备工作环境要求

指标项目

指标参数

工作温度范围

0℃~40℃（在25±10℃范围内，保证测量精度：精度漂移0.005% of FS /℃）

存储温度范围

-10℃~50℃

工作环境相对湿度范围

≤70% RH（没有水汽凝结）

存储环境相对湿度范围

≤80% RH（没有水汽凝结）
