一、设备型号

1、物料编码

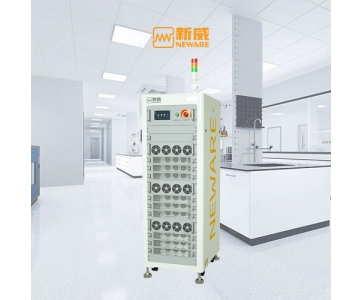

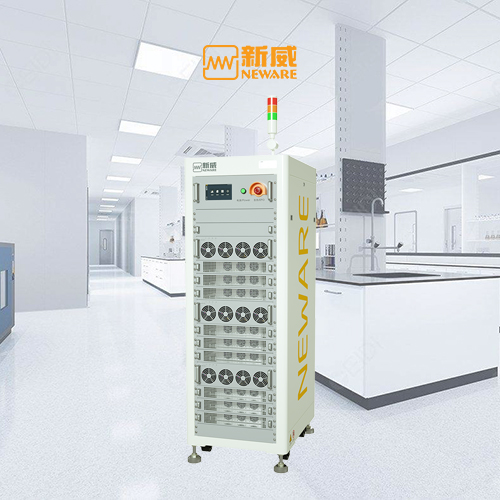

CE-6016n-60V60A-H

二、通道信息

1、通道数

每机柜通道数

16

2、主通道

通道特点

CC-CV恒流源与恒压源采用双闭环结构

通道控制模式

独立控制

通道并联

支持通道并联，并联后不支持脉冲和模拟测试

三、输入指标

1、输入电源

AC380V±15%  50/60±5Hz

2、功率因数

≥99%（满载）

3、THDi

≤5%（满载）

4、输入阻抗

≥1MΩ

5、输入功率

67.8 KW

6、输入电流

103.0 A/每相

7、整机效率

90%

8、噪声

≤65dB

9、电压电流检测采样

四线制连接(充放电同口)

10、功率控制模块类型

MOSFET

11、输入电源接线方式

三相五线

12、保护

防浪涌、防孤岛、过欠频、过欠压、缺相保护等

四、功能及性能指标

1、电压

每通道测量范围

充电:0V~60V

放电:3V~60V

最低放电电压

3V

精度

±0.02%  of  FS

分辨率

24bit

2、电流

每通道测量范围

0.3A~60A

精度（独立量程）

±0.05%  of  FS

恒压截止电流

60mA

分辨率

24bit

3、功率

单通道输出功率

3.6KW

整机输出功率

57.6KW

4、时间

电流响应时间

≤3ms

电流转换时间

≤6ms

最小工步时间

0.1s

5、充放电模式

充放电模式

恒流充电、恒压充电、恒流恒压充电（恒流转恒压平滑过渡，防止电流尖锋及大电流对电池冲击，保护电池）、恒功率充电

恒流放电、恒压放电、恒功率放电、恒阻放电

截止条件

电压、电流、相对时间、容量、-ΔV

6、工况模拟工步

充电模式

电流、功率

放电模式

电流、功率

切换

支持充放电连续切换

截止条件

时间、行号

下载数据量

最大支持100万行工况下载

7、脉冲工步

充电模式

电流、功率

放电模式

电流、功率

最小脉冲宽度

100ms

脉冲个数

单个脉冲工步可支持32个不同的脉冲

充放电连续切换

一个脉冲工步可以实现从充电到放电的连续切换

截至条件

电压、相对时间

8、DCIR直流内阻测试

支持自定义取点进行DCIR的计算

9、安全保护

软件保护

掉电数据保护

具有脱机测试功能

可设定安全保护条件，可设置参数包括：电压下限、电压上限、电流下限、电流上限、延时时间

硬件保护

防反接保护、过压保护、过流保护、过温保护等

五、数据管理与分析

1、工步设置方式

表格编辑

2、数据记录

记录条件

最小时间间隔：10ms

最小电压间隔: 0.12V

最小电流间隔: 0.12A

记录频率

100Hz

3、数据库

采用MySQL数据库集中管理测试数据

4、数据输出方式

Excel、Txt

5、曲线类型

可自定义绘图，4个Y轴

6、条码扫描

支持条码扫描功能，可通过电池条码实现

历史数据的管理与追溯

六、通信方式

1、上位机通讯方式

基于TCP/IP协议

2、通信接口

以太网

3、下位机通信波特率

1M带宽

4、上位机通信波特率

10M～100M自适应

5、组网方式

通过交换机及路由器组建局域网

6、通讯扩展（选配）

支持CAN,RS485通讯与BMS通讯，带DBC配置功能

七、环境要求及尺寸重量

1、工作温度

-10℃~40℃（在25±10℃范围内，保证测量精度：精度漂移0.005% of FS /℃）

2、存储温度

-20℃~50℃

3、工作环境相对湿度

≤70% RH（没有水汽凝结）

4、存储环境相对湿度

≤80% RH（没有水汽凝结）

5、设备尺寸W*D*H

600*800*1800(mm)
