动力电池包在实际接入负载的应用中,放电波形是非线性(动态变化)的;建议在对电池包进行测试与评估中,用采集到实际的数据波形做测试,作为评估电池功率特性、材料及BMS系统的实验方法和依据。
新威BTS-8000系统集成了现代电力电子技术及高性能嵌入式系统,可用于不同领域的模拟测试,如:电动车电池包,电动工具电池,超级电容,启动电池等功率型或能量型储能系统。工况模拟测试是针对EV-纯电动、HEV-混合动力、PHEV-插电式混合电动、ER-EVs增程式电动汽车、FCEV-燃料电池汽车(Fuel Cell Electric Vehicle)等新能源储能装置(电池包、超级电容、燃料电池包)的一个路况模拟测试;作为电池检测设备制造商,我们的目标是提供一个支持灵活的模拟仿真测试平台,支持CC,CV, CP, Pulse,(CR),阶梯(只设置递增变量、脉冲),爬坡(斜率)等工作模式,实现快速的状态切换,准确的计算容量、能量,为了实现某些复杂的测试目标,模拟测试系统需支持测试工况文件方式直接导入系统进行。
BTS-8000系列设备具有工况模拟功能,其具体功能如下:
功能特点:
a. 可支持的参数模式:时间-电流、时间-功率;
b. 可支持的工步模拟数据:搁置、充电、放电;
c. 工况模式数据文件导入,导入文件格式支持TXT、Excel(版本2003\2010);
d. 支持下载10万组模拟测试数据(仅TXT支持);
e. 双色通道指示灯,充绿/放红/停止完成灭/静置黄;
f. 通道可独立控制,通道间互相耦合应尽量小,应符合通道控制精度的要求;
g. 通讯方式基于TCP/IP协议,CANbus通信接口,支持与BMS通信,满足Module、Pack检测系统;(不支持)
h. 支持在模拟测试过程中,可观察及测试电池在不同功率状态下电池的温升及温度变化;(不支持)
i. SIM文件格式支持TXT、Excel;
j. 数据导出的格式支持三种:TXT、Excel、PDF;
k. 多个模拟工步可以起导入。
性能指标:
a. 工况模拟的工步能力:采样频率≥20ms,电流(功率)脉冲宽度为>500ms;主通道与辅助通道同时启动时,记
录频率可达10Hz;b. 电流从1%~满量程的硬件响应时间控制在20ms以内(10%~90%硬件响应时间为≤10ms);
c. 功率硬件响应时间控制在50ms以内;
d. 充电到放电/放电到充电的工步切换时间控制在20ms以内,并无过充电流;
e. 模拟工步模式电流最小工步时间为100ms;功率最小工步时间为500ms;
f. 单个工况模拟文件最大支持10万行数据;
g. 电压/电流控制精度:±0.1%,电压/电流测量精度:±5%%,功率精度:±0.2%,(环境温度25±10℃,通道开启
预热10min后);h. 电压/电流稳定度:±0.1%;
i. 内部ADC/DAC分辨率16bits及以上;
j. 漏电电流≤10μA@25℃,温度漂移≤50ppm/℃,时间漂移 ≤100ppm/month;
k. 谐波干扰:≤5%,电源转换效率:≥85%,功率因数:≥98%,电源纹波: ≤20mV,电源动态响应:≤50mS
(10%~80%负载切换时),电源的工作环境温度: 0~60℃;电流电压过充保证在±1% OF FS。技术规格
PC电脑
奔腾双核及以上主机,频率2G以上,内存2G以上
Microsoft Windows XP/7或以上系统
SATA接口,系统硬盘160G以上
文件系统格式为NTFS
DVD-ROM
服务器
酷睿双核及以上主机,频率2.4G以上,内存4G以上
Microsoft Windows XP/7或以上系统
SATA接口,系统硬盘500G以上
一个带USB接口的UPS电源
DVD-ROM
交换机
NEWARE软件系统
BTS 7.5.X测试控制软件
BTSDA数据分析软件
接口
以太网通信口
机柜尺寸
3U/3U1F/3U2F/3U3F/9U/12U/18U/24U/30U/36U(可选)
电池夹具
上下夹具/鳄鱼夹具/聚合物夹具(用户可选)
单元机柜重量
--- Kg
设备平均无故障运行时间
6个月
1.温度
工作温度范围
0℃~40℃(在25±10℃范围内,保证测量精度:精度漂移0.005% of FS /℃)
存储温度范围
-10℃~50℃
2.湿度
工作环境相对湿度范围
≤70% RH(没有水汽凝结)
存储环境相对湿度
≤80% RH(没有水汽凝结)
1.工步设置方式
表格编辑
2.数据记录
记录条件
时间△t:100ms~60000s
电压△U:(0.2%~100%) of FS
电流△I:(0.2%~100%) of FS
记录频率
1Hz
3.数据库
采用MySQL数据库集中管理测试数据
4.数据输出方式
Excel、Txt
5.曲线类型
可自定义绘图,4个Y轴
6.条码扫描
支持条码扫描功能,可通过电池条码实现
历史数据的管理与追溯
7.上位机通讯方式
基于TCP/IP协议
8.通信接口
网口
9.下位机通信波特率
3M
10.上位机通信波特率
10M~100M自适应
11.系统拓展
通过交换机及路由器拓展通讯
1.主通道
通道特点
恒流源与恒压源采用双闭环结构
通道控制模式
独立控制
2.辅助通道
辅助通道类型
温度、电压(用户可选)
温度范围
-25℃~110℃
温度精度
±2℃
温度分辨率
0.1℃
电压范围
-5V~5V
电压精度
± 0.1% of FS
3.通道数
每单元主通道数
根据功率及用户需求设定
每通道可带温度辅助通道数
根据用户需求设定(最多可带248个温度辅助通道)
每通道可带电压辅助通道数
根据用户需求设定(最多可带248个电压辅助通道)
1.电压
每通道测量范围
充电:(0.2%~100%) of FS
放电:(0.2%~100%) of FS
最低放电电压
2V(备注:电流输出线长度必须在2M之内,带负电源时可放电至0.2% of FS)
精度
± 0.1% of FS
稳定度
± 0.1% of FS
2.电流
每通道测量范围
充电:(0.2%~100%) of FS
放电:(0.2%~100%) of FS
精度
± 0.1% of FS
稳定度
± 0.1% of FS
3.功率
单通道输出功率
设备电压*设备电流
稳定度
± 0.2% of FS
4.时间
电流响应时间
电流(10%~90%、90%~10%)硬件响应时间为10ms
最小工步时间
1s
5.充放电
充放电模式
恒流充电、恒压充电、恒流恒压充电、恒功率充电、SIM、脉冲充电
恒流放电、恒功率放电、恒压放电、恒阻放电、SIM、脉冲放电
截止条件
主通道:电压、电流、相对时间、容量、-ΔV
辅助通道:温度、电压(用户可选)
6.循环
循环测量范围
1~65535次
单循环工步数
254/63
循环嵌套
具有嵌套循环功能,最大支持3层嵌套
7.保护
软件保护
掉电数据保护
具有脱机测试功能
可设定安全保护条件,可设置参数包括:电压下限、电压上限、电流下限、电流上限、延时时间
可设辅助通道保护条件,可设参数包括:温度上限、
温度下限、电压上限、电压下限、单体电压差
硬件保护
硬件防反接保护
1.输入电源
单相AC220V ±10%/50H或三相五线制AC380V±10% /50Hz
2.输入阻抗
≥1MΩ
3.输入有功功率
(设备电压+2)*设备电流*通道数/0.79(0.79为电源效率)
4.分辨率
AD:16bit;DA:12bit
5.噪声
≤85dB
6.电压电流检测采样
四线制连接
7.功率控制模块类型
MOSFET
系统特点
• 采用工业级高速32位嵌入式平台,工步文件下载到设备执行;
• 最小脉宽达50ms;
• 工况模拟:支持导入数据文件;
• 每个通道独立编程,最大支持65535个工步;
• 每个工步文件65535个循环,可嵌套6层;
• 脚本语言编程,支持IF语句,可以实现强大的逻辑控制,支持and,or运算;支持连续的能量和容量统计;
• 用户可自定义计数器,循环次数可参与流程控制;
• 支持22个变量参与测试流程控制;
• 每个工步支持20个跳转条件,go to到任何工步;
• 硬件防反接保护,电压、电流、容量异常保护;
• 充电到放电的切换时间小于10ms;
• 支持脱机测试,支持LAN远程监控;
• 采用Database集中管理测试数据,强大数据检索与追溯功能;
• 实时曲线,灵活可定制的自动报表,支持Excel、Txt。
On a

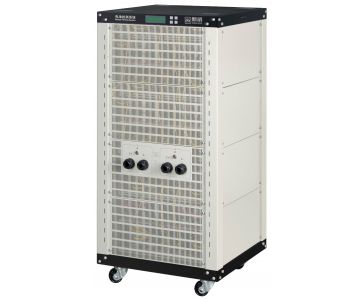

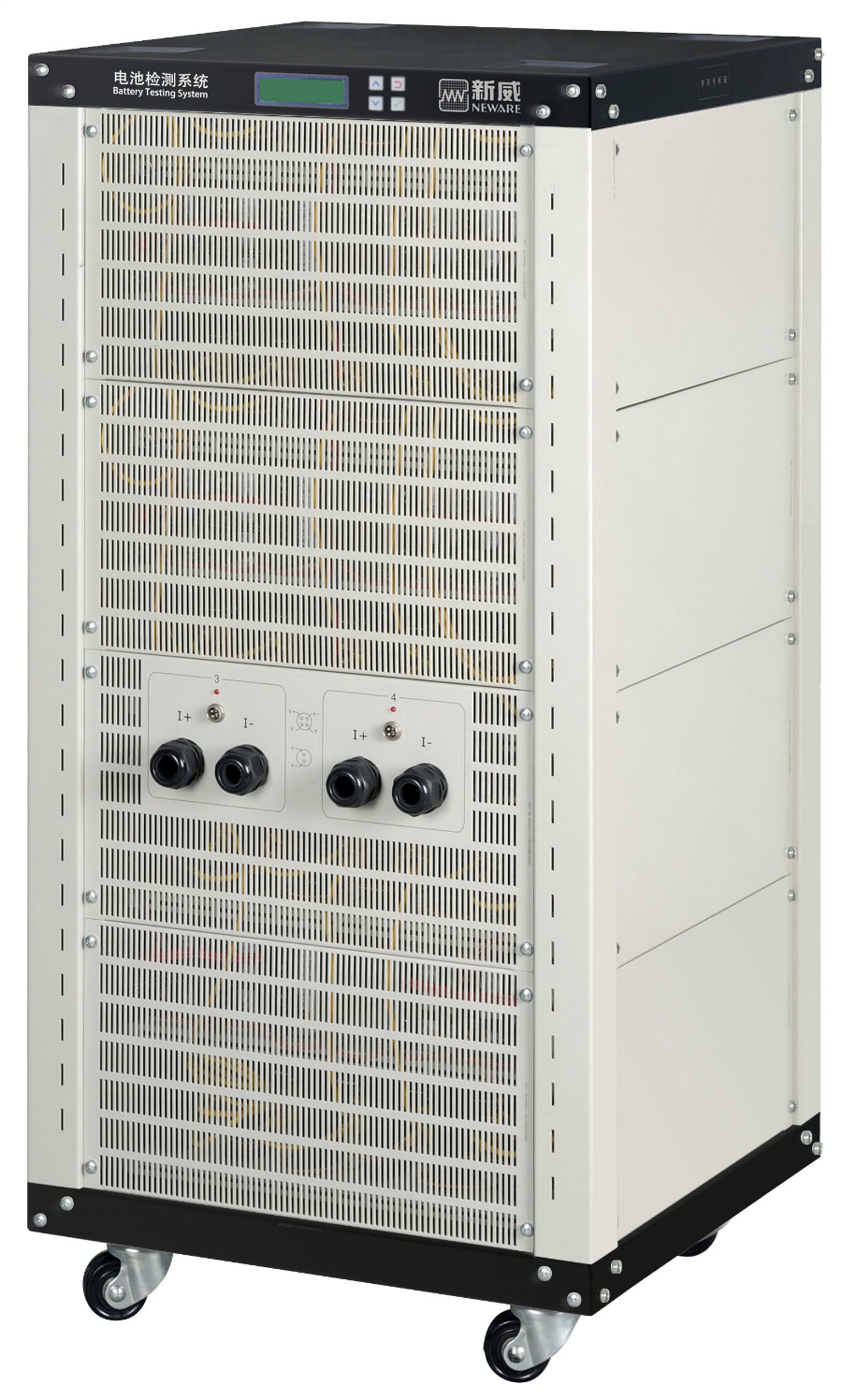

:BTS - 8000 工况模拟电池检测系统
-
