技术规格
1.输入电源
单相AC220V±10%/50H
2.分辨率
AD:16bit;DA:12bit
3.噪声
≤85dB
4.电压电流检测采样
四线制连接
输入指标
1.电压
充电测量范围
0~4.3V(备注:如需0~5V,需定制)
放电测量范围
2.5V~5V(备注:待测电池是锂电池)
0.8V~5V(备注:待测电池是镍氢电池)
精度
±(0.2% of FS+0.2% of RD)
2.电流
输出范围
±2A
精度
±(0.2% of FS+0.2% of RD)
恒压截止电流
最低15mA
3.功率
整机功率范围
8300W
4.时间
巡检时间
实时<2S
定时范围
0~9999分钟/工步
5.分选条件
终止容量(时间)、平台容量
6.充放电
充电模式
恒流充电、镍氢充电、锂电充电
截止条件
电压、时间、截止电流、-ΔV
放电模式
恒流放电、恒功率放电
截止条件
电压、时间
7.循环
循环测量范围
1~9999次
单循环工步数
254
循环嵌套
具有嵌套循环功能,最大支持3层嵌套
8.保护
软件保护
掉电数据保护
可设定安全保护条件,可设置参数包括:过压保护、欠压保护,同时保护电压值可设定
功能及性能指标
通道数
每机柜通道数
512
通道信息
1.工步设置方式
表格编辑
2.数据库
采用MySQL数据库集中管理测试数据
3.数据输出方式
Excel、Txt
4.曲线类型
可自定义绘图,4个Y轴
5.条码扫描
支持条码扫描功能,可通过电池条码实现
历史数据的管理与追溯
6.上位机通讯方式
基于TCP/IP协议
7.通信接口
网口
8.下位机通信波特率
9600
9.上位机通信波特率
10M~100M自适应
10.系统拓展
通过交换机及路由器拓展通讯
数据管理与分析
1.温度
工作温度范围
0℃~40℃(在25±10℃范围内,保证测量精度:精度漂移0.005% of FS /℃)
存储温度范围
-10℃~50℃
2.湿度
工作环境相对湿度范围
≤70% RH(没有水汽凝结)
存储环境相对湿度
≤80% RH(没有水汽凝结)
设备运行环境要求
机柜尺寸
W*D*H:1450*380*1780(mm)
电池夹具
聚合物夹具
夹具可调范围
最大80mm,夹具间距34mm
机柜重量
350 Kg
设备平均无故障运行时间
6个月
设备结构与重量
PC电脑
奔腾双核及以上主机,频率2G以上,内存2G以上
Microsoft Windows XP/7或以上系统
SATA接口,系统硬盘160G以上
文件系统格式为NTFS
DVD-ROM
服务器
酷睿双核及以上主机,频率2.4G以上,内存4G以上
Microsoft Windows XP/7或以上系统
SATA接口,系统硬盘500G以上
一个带USB接口的UPS电源
DVD-ROM
交换机
NEWARE软件系统
BTS 7.5.X测试控制软件
BTSDA数据分析软件
接口
以太网通信口
系统配置要求

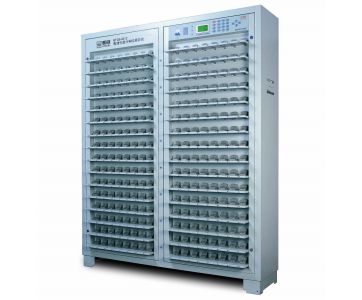

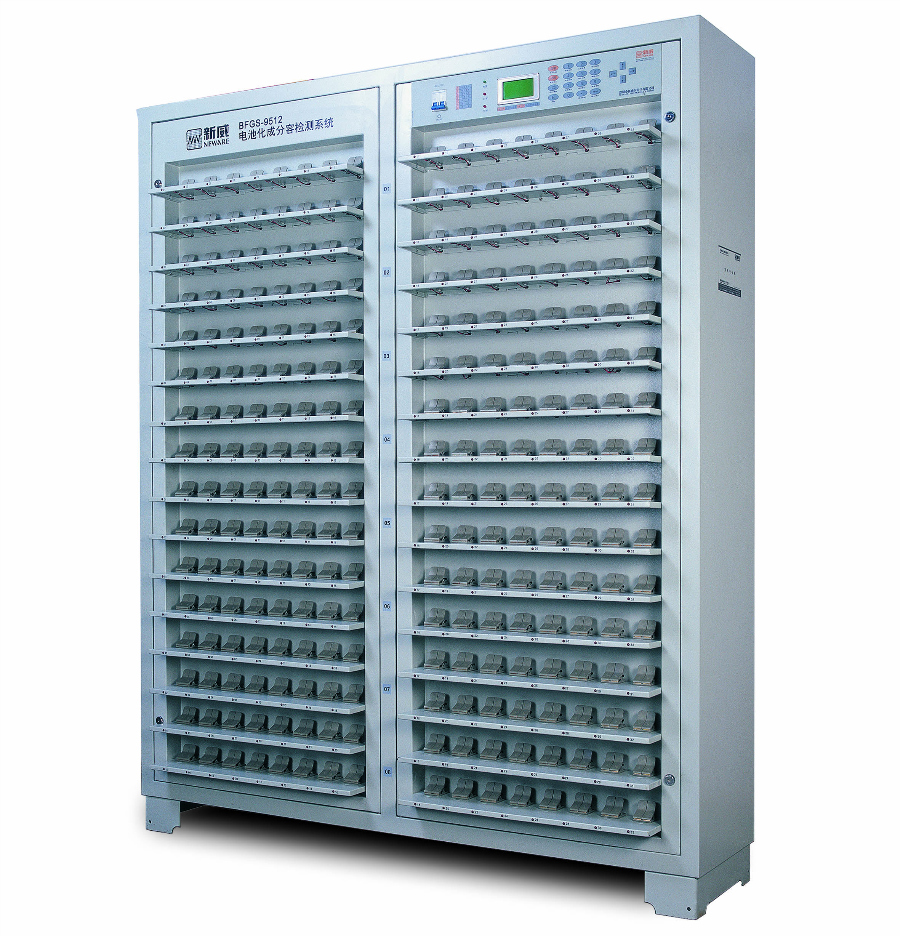

系统特点
- 设备量程:电压5V,电流2A;
- 通道数量多,支持512CH;
- 夹具类型:探针夹具
- 采用网络联接SQL数据库,集中控制相联多台机柜(最多可连250台);
- 液晶中文显示,操作简单,方便校准;
- 通道不独立,整排工步保持一致;
- 可以在柜上独立操作所有功能;
- 具备自动巡检功能;
- 断电保护,来电后断电自动接续;
- 各通道独立恒压源、恒流源,电流电压实时采样,恒流转恒压无扰动连续切换;
- 无继电器:无机械磨损,无误操作;
- 无电位器:抗震,精度稳定;
- 硬件工艺先进、稳定耐用;
- 自动分配通道地址,方便维修。
